उत्पाद पैरामीटर
| वस्तु | विनिर्देश |
|---|---|
| बहरी घेरा | 10 मिमी - 200 मिमी |
| दीवार की मोटाई | 1 मिमी - 20 मिमी |
| अधिकतम गति | 10,000 RPM तक |
| संतुलन | G2.5 या बेहतर |
| सामग्री | एल्यूमिनियम 6061-टी6, 4130 मिश्र धातु, टाइटेनियम ग्रेड 2 |
| MOQ | 10 पीसी |
विवरण
उच्च गति पैकेजिंग मशीनरी, एयरोस्पेस रोटरी जोड़, और मेडिकल इमेजिंग उपकरण अक्सर खोखले ट्यूब शाफ्ट निर्दिष्ट करते हैं - वे घूर्णी जड़ता को कम रखते हुए सटीक गति के लिए आवश्यक कठोरता प्रदान करते हैं। खुला केंद्र केबलों या तरल लाइनों को गुजरने की अनुमति देता है, जिसे ठोस शाफ्ट के साथ व्यवस्थित करना मुश्किल है। एल्युमीनियम 6061{{6}T6 गैर-संक्षारक वातावरण में, जहां वजन मायने रखता है, . 4130 मिश्र धातु बड़े वजन दंड के बिना उच्च भार को संभालती है, अच्छी तरह से काम करती है। टाइटेनियम ग्रेड 2 उन अनुप्रयोगों के लिए आरक्षित है जहां संक्षारण प्रतिरोध और न्यूनतम द्रव्यमान दोनों महत्वपूर्ण हैं - एयरोस्पेस-ग्रेड। सटीक बोरिंग के माध्यम से दीवार की मोटाई ±0.05 मिमी तक रखी जाती है, ताकि उत्पादन के दौरान लचीली कठोरता लगातार बनी रहे। G2.5 का गतिशील संतुलन 10,000 RPM तक सुचारू संचालन बनाए रखता है।

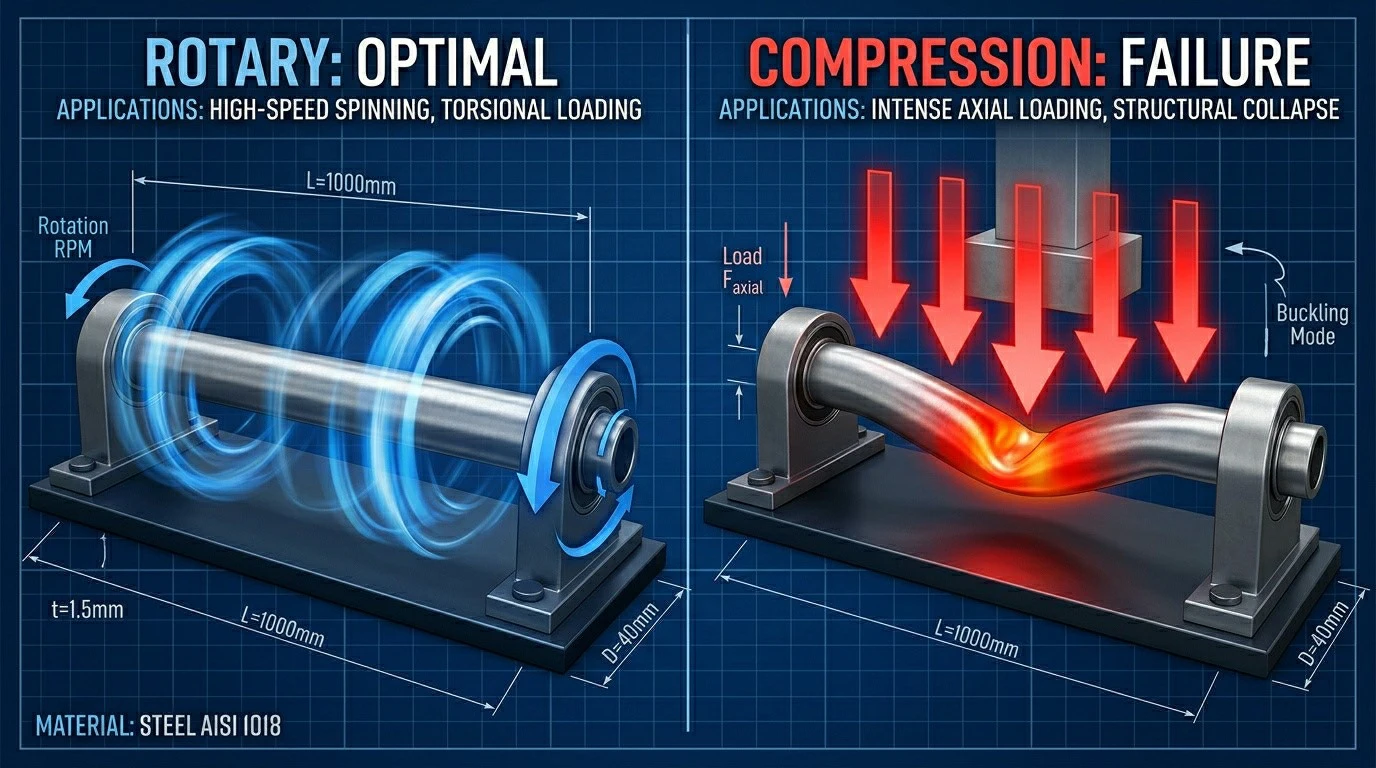

क्यों एक पतली दीवार का शाफ्ट संपीड़न के तहत झुक सकता है
पतली दीवारों वाले खोखले शाफ्ट में समान बाहरी व्यास के ठोस शाफ्ट की तुलना में बकलिंग प्रतिरोध कम होता है। यूलर बकलिंग फॉर्मूला यह स्पष्ट रूप से दिखाता है कि दी गई लंबाई और बाहरी व्यास के लिए, दीवार की मोटाई कम होने पर महत्वपूर्ण भार कम हो जाता है। खोखले ट्यूब शाफ्ट उच्च गति वाले रोटरी अनुप्रयोगों के लिए उत्कृष्ट हैं जहां जड़ता को कम करना प्राथमिकता है। वे उच्च थ्रस्ट अनुप्रयोगों के लिए खराब विकल्प हैं।
अक्सर पूछे जाने वाले प्रश्न
Q1: MOQ?
ए1: 10 टुकड़े।
Q2: सामग्री?
ए2: एल्युमीनियम 6061-टी6, 4130 मिश्र धातु, टाइटेनियम ग्रेड 2।
Q3: गति क्षमता?
ए3: जी2.5 संतुलन के साथ 10,000 आरपीएम तक।
Q4: दीवार की मोटाई सहनशीलता?
ए4: ±0.05 मिमी मानक।
Q5: कॉन्फ़िगरेशन समाप्त करें?
ए5: कस्टम फ्लैंज, कपलिंग फीचर्स, बियरिंग सीटें, एनकोडर माउंट्स - आपकी आवश्यकताओं को निर्दिष्ट करते हैं।
Q6: न्यूनतम दीवार मोटाई?
ए6: लगभग 1 मिमी - हम आरएफक्यू के दौरान व्यवहार्यता की जांच करते हैं।
सटीक विनिर्माण में गुणवत्ता पर समझौता नहीं किया जा सकता है। उत्पादन के प्रत्येक चरण में प्रत्येक घटक का कठोर निरीक्षण किया जाता है।
- आईएसओ 13485- पूर्ण एफडीए अनुपालन समर्थन; चिकित्सा उपकरण घटकों के लिए गुणवत्ता प्रबंधन प्रणाली
- आईएसओ 11607 / एफडीए 21 सीएफआर 820- इम्प्लांटेबल और सर्जिकल उपकरणों के लिए पैकेजिंग और स्टरलाइज़ेशन सत्यापन
- एएसटीएम एफ136/एफ67- इम्प्लांट के लिए सामग्री विनिर्देश अनुपालन{{1}ग्रेड टाइटेनियम और स्टेनलेस
- प्रथम आलेख निरीक्षण (एफएआई)- प्रत्येक चिकित्सा घटक के लिए पूर्ण आयामी और कार्यात्मक रिपोर्ट
- सीएमएम निरीक्षण- जटिल ज्यामिति और सख्त सहनशीलता के लिए माप का समन्वय करें
- सतह खुरदरापन माप- प्रत्येक निरीक्षण रिपोर्ट के साथ रा, आरजेड, और आरटी चार्टिंग
- निष्क्रियता / इलेक्ट्रोपॉलिशिंग- संक्षारण प्रतिरोध के लिए एएसटीएम ए967 प्रक्रियाएं
- सामग्री का पता लगाने की क्षमता- कच्चे माल से तैयार हिस्से तक हीट नंबर ट्रैकिंग
कच्चे माल से लेकर तैयार उत्पाद तक, हर कदम को नियंत्रित और प्रलेखित किया जाता है:
- सामग्री चयन- सामग्री प्रमाणन के साथ ग्राउंड बार या फोर्ज्ड ब्लैंक
- रफ मशीनिंग- सीएनसी चरणों, खांचे और सुविधाओं में बदल रहा है
- स्प्लिनिंग/कीवे कटिंग- ट्रांसमिशन सुविधाओं के लिए प्रयास करना या प्रयास करना
- उष्मा उपचार- इंडक्शन हार्डनिंग, केस {{1}हार्डनिंग, या थ्रू{{2}हार्डनिंग
- पीसना समाप्त करेंअंतिम व्यास/सहिष्णुता के लिए केंद्र रहित या केंद्र के बीच पीसना
- पॉलिशिंग/सुपरफ़िनिशिंग- असर वाली सतहों के लिए रा 0.2-0.8 μm सतह फिनिश
- निरीक्षण एवं पैकेजिंग- सीएमएम जांच, सतह खुरदरापन रिपोर्ट, जंग रोकथाम पैकेजिंग
